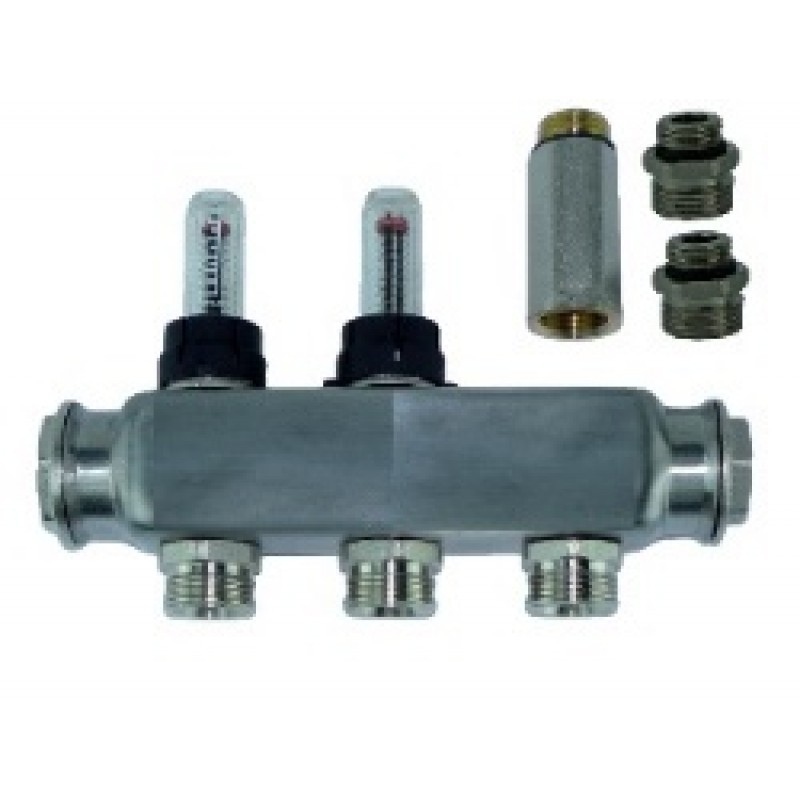

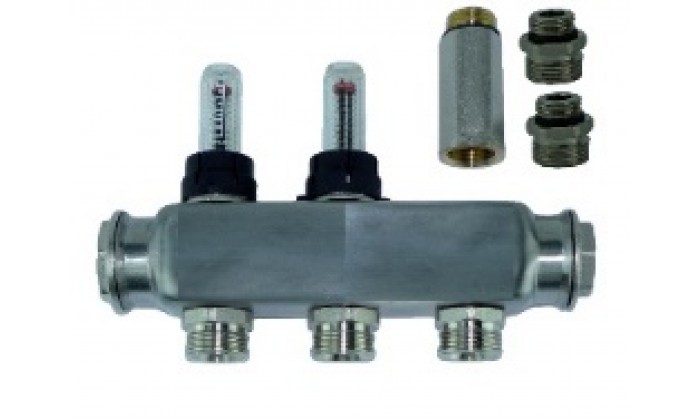

Коллектор теплого пола для узла МЕ-1500 на 3 контура с расходомером


  • Артикул: 50053-050Е
  • Наличие: В наличии

  • 3400 р.


Комплекты для расширения функционала нагревательного узла МЕ-1500. В базовой комплектации нагреватель МЕ-1500 поставляется для подключения 1го контура теплого пола. С помощью дополнительных коллекторов можно подключить до 3х контуров теплого пола к базовой модели нагревателя МЕ-1500.
Коллекторы расширения поставляются в комплекте для ручной настройки контуров (с расходомером – индикатором потока) или для установки приводов автоматики теплого пола (с термостатическими клапанами).
При этом подключение контуров теплого пола к коллекторам расширения имеет ряд особенностей (более детально см. Инструкцию на нагреватель МЕ-1500).

Базовая комплектация изделия:

 1. Базовый коллектор
2. Манометр
3. Консоли крепления
4. Накидные гайки насоса
5. Циркуляционный насос
6. Присоединительная муфта линии подачи теплоносителя
7. Предохранительный клапан
8. Кабель с вилкой питания БУМ
9. Симистор
10.Предельный термостат
11.Датчик температуры
12.Клапан заполнения/слива
13.Присоединительный ниппель линии возврата теплоносителя
14.Встроенный нагреватель
15.Блок управления (БУМ)
16.Воздухоотводчик
17.Заглушка ½”
18.Кабель с вилкой питания циркуляционного насоса
19.Расширительный бак с гибкой подводкой


К нагревателю МЕ-1500 можно подключить 2 или 3 контура теплого пола, присоединив к базовому комплекту модули наращивания (арт. 50052-050Е – индикатором потока, арт.50052-105Е – с термостатическим клапаном):




Соблюдайте рекомендации по максимальным длинам контуров теплого пола в зависимости от диаметра применяемых труб, а также соотношения «короткий/длинный контур».
Установка и эксплуатация нагревателя серии «ME» не требует специальной профессиональной подготовки.

Если к нагревателю МЕ-1500 подключается только один контур (базовая комплектация), то настройка (балансировка) контура не требуется. Прокачка теплоносителя через контур определяется его длиной, внутреннего диаметра трубопровода контура теплого пола и гидравлической характеристикой циркуляционного насоса.

Если к нагревателю МЕ-1500 подключается 2 контура, то изменение расхода (настройка) возможна только по одному из подключенных контуров. Поэтому, к выходу с расходомером (термостатическим клапаном) должен подключаться контур с наименьшей отопительной нагрузкой.

Настройка контуров осуществляется достаточно просто с помощью расходомера с индикаторами потока (в случае их установки).
Изделие требует предварительного расчета параметров на соответствие использования в конкретной схеме теплоснабжения для его последующей настройки при установке и эксплуатации. Для проведения необходимых расчетов по температурам, падению давления и потокам теплоносителя необходимо обращаться к профессиональным инженерам-проектировщикам.

Не имея под рукой таблиц характеристик клапанов и труб, сделать профессиональный расчет балансировки не представляется возможным. Но, предварительно настроенная (сбалансированная) система теплого пола даже приблизительно – это будет значительно лучше, чем не настроенная вообще.


Производитель оставляет за собой право на внесение технических изменений без предварительного уведомления в конфигурацию и/или комплектацию изделия, без существенного изменения назначения и условий применения изделия.

Фактический внешний вид изделия может отличаться от представленного изображения
