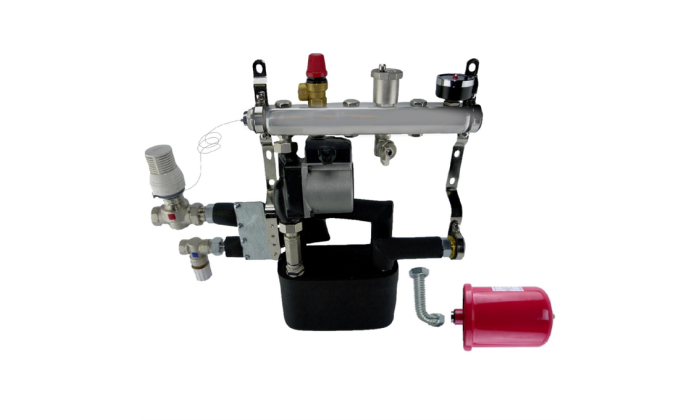

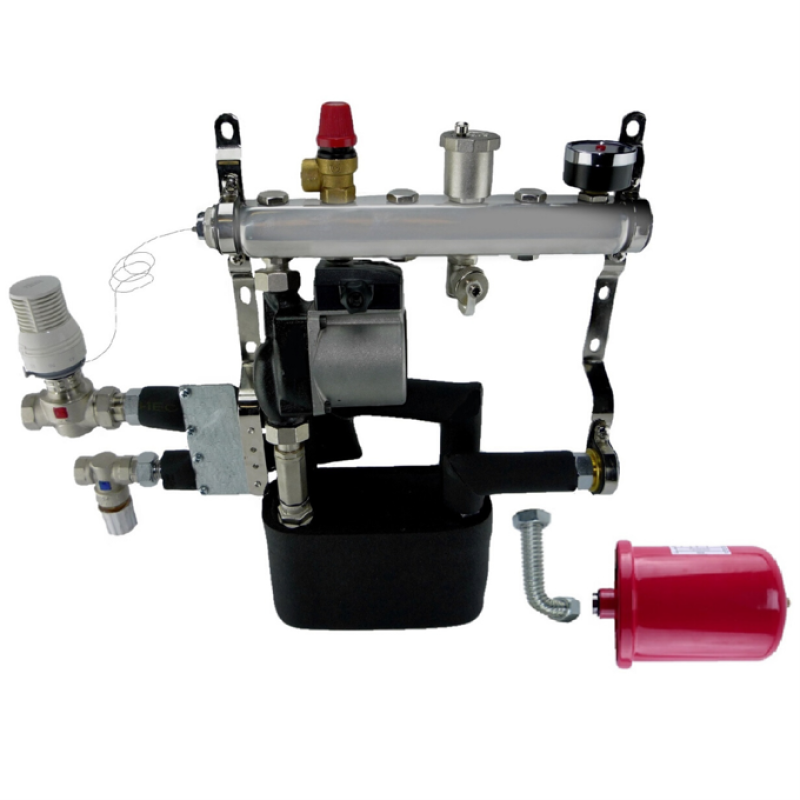

Насосно-смесительный узел ЕСО


  • Артикул: 51340-6-ЕСО
  • Наличие: В наличии

  • 30300 р.


Насосно-смесительный узел универсальный

серии 51340-p ЕСО и AUTO, где p- серия (напор) циркуляционного насоса, ЕСО – модель со стандартным насосом UPS, AUTО – модель с энергоэффективным адаптивным насосом

Унифицированная модель (всё в одном для любой схемы подключения) с большой пропускной способностью клапанов, простой настройкой, удобным подключением/отключением/заполнением/ обслуживанием и визуальной информативностью (встроенный термоманометр).
Универсальный:
- применяется и для теплых полов, и для радиаторных систем, и для систем снеготаяния;
- может использоваться как индивидуальный (с подключением к одному коллектору) и как групповой (обслуживать несколько коллекторов и в целом весь дом);
- легко настраивается под любой тип источника тепла: газовый, электрический, жидко- или твердотопливный котёл, тепловой насос или солнечный коллектор;
- можно подключать как сбоку, так и снизу, при этом (не ошибётесь!) используется один и тот же комплект фитингов (один прямой и один угловой);
- термостатический клапан с универсальной резьбой М30х1,5 для установки как термостатической головки (входит в комплект) так и электропривода, работающего от внешнего термостата или контроллера

Насосно-смесительный узел используется как самостоятельно, так и с подключением к распределительным (индустриальным) коллекторам, обслуживающим площади теплого пола до 300 м2 (при нагрузке до 100 Вт/м² и ΔТ до 15°C).
Насосно-смесительный узел применяется как при новом строительстве, так и при реконструкции систем отопления с подключением к существующим источникам (системам) теплоснабжения, а также для производства интегрированных коллекторов АВС.


Принципиальная гидравлическая схема подключения изделия









Состав изделия более детально см. ИНСТРУКЦИЮ

Характеристика товара

№ п/п Наименование характеристики Единицы измерения Значение
1 Максимальная температура теплоносителя C 110
2 Максимальная концентрация раствора незамерзающего теплоносителя % 30
3 Максимальное рабочее давление бар 10
4 Напряжение питания насоса В/Гц 1х230/50
5 Потребляемая мощность насоса
UPS (скорость I,II,III)
AUTO (min/max)
Вт 50, 60, 70
5/44
6 Минимальное давление на входе в коллектор при температуре жидкости
<+75 / +90 / +110oC
бар 0,05/0,28/1,08
7 Класс защиты IP44
8 Подающая и обратная балка Нержавеющая сталь X5CrNi18-10 (1.4301)
9 Шаровые клапаны, термостатические и балансировочные клапана, прочие детали коллектора Латунь (никелированная) CW617N
10 Консоль Сталь
(оцинкованная)
-
11 Уплотнительные прокладки, уплотнительные кольца в клапанах Этилен-пропиленовый каучук сшитый пероксидом EPDM peroxide cured 70Sh
12 Байпас Нержавеющая сталь Гофротруба 18мм
13 Пружина индикаторов потока Нержавеющая сталь AISI 316
14 Ручки (маховики) Акрил-бутадиен-стирол АВС


Применяемые материалы:

№ п/п Наименование элементов Тип материала Марка
1 Подающая и обратная балка Нержавеющая сталь X5CrNi18-10 (1.4301)
2 Циркуляционный насос Стандартный насос
(модель ЕСО)
Адаптивный насос
0 130
AQUQTIM
0 130
UNIPUMP
3 Шаровые клапаны, термостатические и балансировочные клапаны, фитинги, заглушки Латунь (никелированная) CW617N
4 Консоль Сталь
(оцинкованная)
-
5 Уплотнительные прокладки, уплотнительные кольца в клапанах Этилен-пропиленовый каучук сшитый пероксидом EPDM peroxide cured 70Sh


Габаритные размеры

A 0 мм
B мм
C 120 мм
D 200 мм
E 400 мм
H мм
Вес (кг)
со стандартным насосом
с адаптивным насосом

6,35
5








Смесительный узел поставляется полностью собранным и испытанным на стенде.

Производитель оставляет за собой право на внесение технических изменений без предварительного уведомления в конфигурацию и/или комплектацию изделия, без существенного  изменения назначения и условий применения изделия.

Фактический внешний вид изделия может отличаться от представленного изображения


Характеристики
Класс защиты IP44
Максимальная концентрация раствора незамерзающего теплоносителя 30%
Максимальная температура теплоносителя, °C 110
Максимальное рабочее давление, бар 10
Напряжение питания насоса, В/Гц 1х230/50
Подающая и обратная балка X5CrNi18-10 (1.4301)
Потребляемая мощность насоса UPS 50, 60, 70 5/44
