Насосно-смесительные и теплообменные узлы
Показано с 1 по 6 из 6 (всего 1 страниц)
Основная задача смесительных узлов - понижение температуры теплоносителя путем смешивания теплоносителя, вернувшегося из нагревательного прибора и отдавшего тепло, с теплоносителем высокой температуры, пришедшего от источника тепла. Кроме того, большинство смесительных узлов имеют необходимые элементы (агрегаты, клапаны и т.п.) для реализации контроля и управления температурой в зависимости от поставленных задач.
По своему назначению смесительные узлы, как готовые модули (подробнее см. инструкцию (паспорт) на изделие), подразделяются:
- индивидуальные (TMix-M, Интегрированный коллектор). Предназначены для подключения одного потребителя (распределительного коллектора)
- индивидуально-групповые. Предназначены для подключения одного потребителя повышенной мощности или группы из 2-3 потребителей небольшой мощности.
- Магистральные (TMix-XL). Предназначены для подключения нескольких потребителей (групп) потребителей
- Теплообменные (TMix-E). Предназначены для подключения потребителя небольшой мощности по независимой, закрытой схеме с пластинчатым теплообменником
Насосно-смесительный узел универсальный серии 51340-p ЕСО и AUTO, где p- серия (напор) циркуляционного насоса, ЕСО – модель со стандартным насосом UPS, AUTО – модель с энергоэффективным адаптивным насосом. Унифицированная модель (всё в одном для любой схемы подключения) с большой пропускной способностью
клапанов, подключением/отключением/заполнением/ обслуживанием и визуальной информативностью (встроенный термоманометр).
Универсальный:
- применяется и для теплых полов, и для радиаторных систем, и для систем снеготаяния;
- может использоваться как индивидуальный (с подключением к одному коллектору) и как групповой (обслуживать несколько коллекторов и в целом весь дом);
- легко настраивается под любой тип источника тепла: газовый, электрический, жидко- или твердотопливный котёл, тепловой насос или солнечный коллектор;
- можно подключать как сбоку, так и снизу, при этом (не ошибётесь!) используется один и тот же комплект фитингов (один прямой и один угловой);
- термостатический клапан с универсальной резьбой М30х1,5 для установки как термостатической головки (входит в комплект) так и электропривода, работающего от внешнего термостата или контроллера.
АВС-смесительный узел универсальный
- в сборе на балках из нержавеющей стали и консолях,
- циркуляционный насос UPS 20/6 (модель ЕСО) или энергоэффективный адаптивный с частотным регулированием (модель AUTO)
- высокопропускные клапаны термостатический и настроечный
- термостатический клапан резьбы М30х1,5 (для установки стандартной термоголовки и электропривода теплого пола)
- в комплекте с термостатической головкой 0-65оС, автоматическим воздухоотводчиком и термоманометром
- с клапаном заполнения/слива и сервисным клапаном
серии 502ab(ЕСО) и 552ab(AUTO),
где аb – количество выходов (контуров), ЕСО – модель со стандартным насосом UPS, AUTО –
модель с адаптивным насосом.
ИНТЕГРИРОВАНЫЙ КОЛЛЕКТОР – это, по своей сути, распределительный коллектор со встроенным в него насосно-смесительным узлом и органами контроля и управления теплоносителем. Это готовое техническое решение для быстрого и удобного подключения систем отопления (теплых полов или радиаторов) к высокотемпературному источнику как при новом строительстве, так и при реконструкции и присоединении новых площадей.
Это готовое техническое решение для быстрого и удобного подключения систем отопления (теплых полов или радиаторов) к высокотемпературному источнику как при новом строительстве, так и при реконструкции и присоединении новых площадей.
Сегодня на российском рынок поставляется обновленная специально адаптированная модель КОЛЛЕКТОР ИНТЕГРИРОВАННЫЙ, в которой реализован почти 20-летний практический опыт эксплуатации таких изделий:
1. В отличие от скандинавских аналогов используются гребенки (напорный и возвратный коллекторы) из нержавеющей стали значительно бОльшей пропускной способности. Это, во-первых, позволяет передать значительно больше мощности, что очень важно для российского рынка, в котором строят с тепловыми потерями до 100 Вт/кв.м, в отличие, например, от Швеции, где строительные нормы сегодня приближаются к 10-15 Вт/кв.м. Второе, это позволяет подключать значительно большее количество потребителей (до 16 контуров теплого пола) или потребителей со значительно бОльшей отопительной нагрузкой.
2. Коллекторы могут поставлять как с индикаторами потока (расходомерами), так и с настроечными клапанами под шестигранник, которые предпочитает большинство профессионалов, т.к. такие клапаны имеет пропускную способность в несколько раз больше.
3. В конструкции максимально использованы стандартные клапаны и технические решения, которые значительно упрощают обслуживание и ремонт коллектора. В отличие от скандинавского варианта, в котором используются дорогостоящие уникальные клапаны, в российском варианте достаточно перекрыть шаровые клапаны на линии подачи/возврата теплоносителя к источнику, сбросить локально давление с коллектора и за 5 минут заменить ЛЮБУЮ ДЕТАЛЬ.
4. Интегрированный коллектор на российском рынке поставляется как со стандартными насосами UPS, так и с современными энергоэффективными адаптивными насосами с частотным регулированием.
5. Для российской модели перед циркуляционным насосом установлен специальный сервисный клапан, позволяющий перекрыть циркуляционный насос при заполнении теплоносителем потребителей, а также при их сервисном обслуживании и промывке.
6. Термостатический и настроечный клапаны подключения к источнику тепла имеют большой Kvs (пропускную способность), таким образом, один интегрированный коллектор может обслужить площадь до 300 кв.м. Кроме того, клапаны универсальные, т.е. не имеет значение какой клапан (термостатический или настроечный) стоит на подающей/обратной линии подключения к источнику тепла. Резьба на термостатическом клапане универсальная М30х1,5, т.е. на неё можно установить не только стандартную термостатическую головку, но и электрический привод, стандартно используемый в системе водяной теплый пол.
7. Наша модель ИНТЕГРИРОВАННОГО КОЛЛЕКТОРА оснащена термоманометром, автоматическим воздухоотводчиком, байпасной линией и тремя клапанами для удобства заполнения и обслуживания коллектора.
Теплообменные узлы с теплообменниками применяются для реализации подключений систем отопления по закрытым независимым схемам. Такие схемы, как правило, применяются в следующих случаях:
- при подключении системы теплый пол к центральным системам отопления (квартира или апартаменты в многоквартирном доме). Упрощает гидравлическую увязку с существующей отопительной системой (учитывается падение давления на первичном контуре). Препятствует попаданию городского теплоносителя в систему ВТП. Увеличивает безопасность и надежность системы ВТП как гидравлически независимой от городских сетей.
- при подключении систем с различными свойствами теплоносителя. Например, в первичном контуре теплоноситель - вода (или низкой концентрации гликоль), а во вторичном контуре теплоноситель высокой концентрации гликоля (например, система снеготаяния и антиобледенения);
- при подключении потребителей к гидравлически дефицитному источнику (отсутствует запас по напору циркуляционного насоса источника, или данные по циркуляционному насосу отсутствуют или не достоверны и т.п.);
- при устройстве комбинированных систем отопления, в которых большую долю занимают высокотемпературные потребители (конвектора, калориферы, тепловые завесы и т. п.). Облегчает гидравлическую увязку систем и предотвращает «конфликты» систем.
Главная особенность АВС-теплообменных узлов – они компактны (глубиной всего 120 мм) и помещаются в стандартный шкаф оборудования для водоснабжения и отопления. При изменении мощности теплообменного узла его компоновка не меняется, а лишь незначительно изменяется высота узла за счет разного количества пластин теплообменника. Такая компоновка значительно упрощает подбор теплообменника, его замену и в целом обслуживание АВС-теплообменного узла.
Теплообменный узел является компактным автономным смесительно-нагревательным узлом, полностью собранным и готовым для подключения потребителей.
Универсальный. Может применяться как для присоединения низкотемпературных систем отопления (теплый пол) с теплоносителем вода/вода, так и систем снеготаяния вода/этилен(пропилен) гликоль и высокотемпературных систем (радиаторы, конвекторы).
По своему назначению смесительные узлы, как готовые модули (подробнее см. инструкцию (паспорт) на изделие), подразделяются:
- индивидуальные (TMix-M, Интегрированный коллектор). Предназначены для подключения одного потребителя (распределительного коллектора)
- индивидуально-групповые. Предназначены для подключения одного потребителя повышенной мощности или группы из 2-3 потребителей небольшой мощности.
- Магистральные (TMix-XL). Предназначены для подключения нескольких потребителей (групп) потребителей
- Теплообменные (TMix-E). Предназначены для подключения потребителя небольшой мощности по независимой, закрытой схеме с пластинчатым теплообменником
Насосно-смесительный узел универсальный серии 51340-p ЕСО и AUTO, где p- серия (напор) циркуляционного насоса, ЕСО – модель со стандартным насосом UPS, AUTО – модель с энергоэффективным адаптивным насосом. Унифицированная модель (всё в одном для любой схемы подключения) с большой пропускной способностью
клапанов, подключением/отключением/заполнением/ обслуживанием и визуальной информативностью (встроенный термоманометр).
Универсальный:
- применяется и для теплых полов, и для радиаторных систем, и для систем снеготаяния;
- может использоваться как индивидуальный (с подключением к одному коллектору) и как групповой (обслуживать несколько коллекторов и в целом весь дом);
- легко настраивается под любой тип источника тепла: газовый, электрический, жидко- или твердотопливный котёл, тепловой насос или солнечный коллектор;
- можно подключать как сбоку, так и снизу, при этом (не ошибётесь!) используется один и тот же комплект фитингов (один прямой и один угловой);
- термостатический клапан с универсальной резьбой М30х1,5 для установки как термостатической головки (входит в комплект) так и электропривода, работающего от внешнего термостата или контроллера.
АВС-смесительный узел универсальный
- в сборе на балках из нержавеющей стали и консолях,
- циркуляционный насос UPS 20/6 (модель ЕСО) или энергоэффективный адаптивный с частотным регулированием (модель AUTO)
- высокопропускные клапаны термостатический и настроечный
- термостатический клапан резьбы М30х1,5 (для установки стандартной термоголовки и электропривода теплого пола)
- в комплекте с термостатической головкой 0-65оС, автоматическим воздухоотводчиком и термоманометром
- с клапаном заполнения/слива и сервисным клапаном

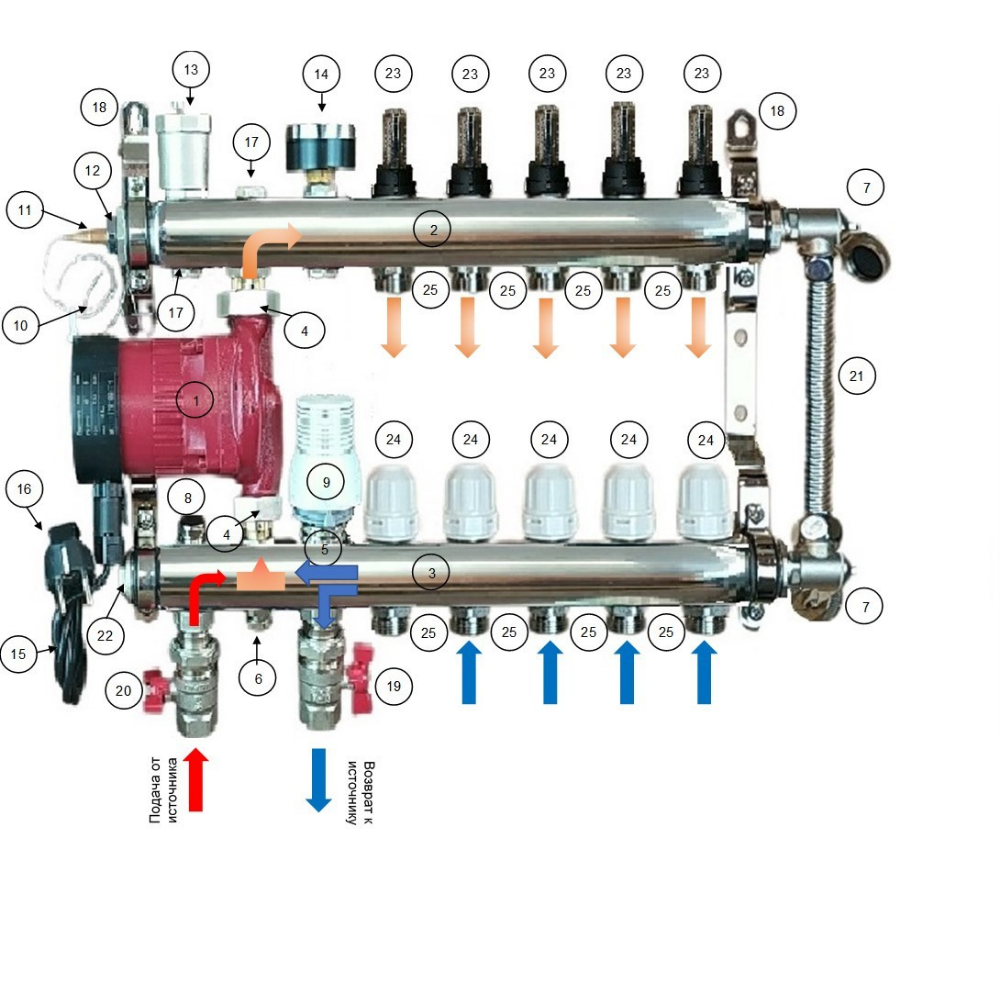

ИНТЕГРИРОВАННЫЙ КОЛЛЕКТОР
серии 502ab(ЕСО) и 552ab(AUTO),
где аb – количество выходов (контуров), ЕСО – модель со стандартным насосом UPS, AUTО –
модель с адаптивным насосом.
ИНТЕГРИРОВАНЫЙ КОЛЛЕКТОР – это, по своей сути, распределительный коллектор со встроенным в него насосно-смесительным узлом и органами контроля и управления теплоносителем. Это готовое техническое решение для быстрого и удобного подключения систем отопления (теплых полов или радиаторов) к высокотемпературному источнику как при новом строительстве, так и при реконструкции и присоединении новых площадей.
Это готовое техническое решение для быстрого и удобного подключения систем отопления (теплых полов или радиаторов) к высокотемпературному источнику как при новом строительстве, так и при реконструкции и присоединении новых площадей.
Сегодня на российском рынок поставляется обновленная специально адаптированная модель КОЛЛЕКТОР ИНТЕГРИРОВАННЫЙ, в которой реализован почти 20-летний практический опыт эксплуатации таких изделий:
1. В отличие от скандинавских аналогов используются гребенки (напорный и возвратный коллекторы) из нержавеющей стали значительно бОльшей пропускной способности. Это, во-первых, позволяет передать значительно больше мощности, что очень важно для российского рынка, в котором строят с тепловыми потерями до 100 Вт/кв.м, в отличие, например, от Швеции, где строительные нормы сегодня приближаются к 10-15 Вт/кв.м. Второе, это позволяет подключать значительно большее количество потребителей (до 16 контуров теплого пола) или потребителей со значительно бОльшей отопительной нагрузкой.
2. Коллекторы могут поставлять как с индикаторами потока (расходомерами), так и с настроечными клапанами под шестигранник, которые предпочитает большинство профессионалов, т.к. такие клапаны имеет пропускную способность в несколько раз больше.
3. В конструкции максимально использованы стандартные клапаны и технические решения, которые значительно упрощают обслуживание и ремонт коллектора. В отличие от скандинавского варианта, в котором используются дорогостоящие уникальные клапаны, в российском варианте достаточно перекрыть шаровые клапаны на линии подачи/возврата теплоносителя к источнику, сбросить локально давление с коллектора и за 5 минут заменить ЛЮБУЮ ДЕТАЛЬ.
4. Интегрированный коллектор на российском рынке поставляется как со стандартными насосами UPS, так и с современными энергоэффективными адаптивными насосами с частотным регулированием.
5. Для российской модели перед циркуляционным насосом установлен специальный сервисный клапан, позволяющий перекрыть циркуляционный насос при заполнении теплоносителем потребителей, а также при их сервисном обслуживании и промывке.
6. Термостатический и настроечный клапаны подключения к источнику тепла имеют большой Kvs (пропускную способность), таким образом, один интегрированный коллектор может обслужить площадь до 300 кв.м. Кроме того, клапаны универсальные, т.е. не имеет значение какой клапан (термостатический или настроечный) стоит на подающей/обратной линии подключения к источнику тепла. Резьба на термостатическом клапане универсальная М30х1,5, т.е. на неё можно установить не только стандартную термостатическую головку, но и электрический привод, стандартно используемый в системе водяной теплый пол.
7. Наша модель ИНТЕГРИРОВАННОГО КОЛЛЕКТОРА оснащена термоманометром, автоматическим воздухоотводчиком, байпасной линией и тремя клапанами для удобства заполнения и обслуживания коллектора.
ТЕПЛООБМЕННЫЙ УЗЕЛ
Теплообменные узлы с теплообменниками применяются для реализации подключений систем отопления по закрытым независимым схемам. Такие схемы, как правило, применяются в следующих случаях:
Рис. Принципиальная схема подключения теплообменного узла к источнику (сетям)
- при подключении системы теплый пол к центральным системам отопления (квартира или апартаменты в многоквартирном доме). Упрощает гидравлическую увязку с существующей отопительной системой (учитывается падение давления на первичном контуре). Препятствует попаданию городского теплоносителя в систему ВТП. Увеличивает безопасность и надежность системы ВТП как гидравлически независимой от городских сетей.
- при подключении систем с различными свойствами теплоносителя. Например, в первичном контуре теплоноситель - вода (или низкой концентрации гликоль), а во вторичном контуре теплоноситель высокой концентрации гликоля (например, система снеготаяния и антиобледенения);
- при подключении потребителей к гидравлически дефицитному источнику (отсутствует запас по напору циркуляционного насоса источника, или данные по циркуляционному насосу отсутствуют или не достоверны и т.п.);
- при устройстве комбинированных систем отопления, в которых большую долю занимают высокотемпературные потребители (конвектора, калориферы, тепловые завесы и т. п.). Облегчает гидравлическую увязку систем и предотвращает «конфликты» систем.
Главная особенность АВС-теплообменных узлов – они компактны (глубиной всего 120 мм) и помещаются в стандартный шкаф оборудования для водоснабжения и отопления. При изменении мощности теплообменного узла его компоновка не меняется, а лишь незначительно изменяется высота узла за счет разного количества пластин теплообменника. Такая компоновка значительно упрощает подбор теплообменника, его замену и в целом обслуживание АВС-теплообменного узла.
АВС-теплообменный узел серии Е -b ЕСО артикул 515b1-p, где b-количество пластин теплообменника, p- серия (напор) циркуляционного насоса, ЕСО – модель со стандартным насосом UPS, AUTО модель с адаптивным насосом
Теплообменный узел является компактным автономным смесительно-нагревательным узлом, полностью собранным и готовым для подключения потребителей.Универсальный. Может применяться как для присоединения низкотемпературных систем отопления (теплый пол) с теплоносителем вода/вода, так и систем снеготаяния вода/этилен(пропилен) гликоль и высокотемпературных систем (радиаторы, конвекторы).
Помещается в обычный шкаф для коллектора теплого пола.
Унифицированный: снабжен всеми необходимыми средствами для простоты настройки, обслуживания и визуального отображения (термоманометр) информации, в комплекте с настроечным клапаном первичного контура и расширительным бачком 2 литра.
Для поддержания и управления параметрами теплоносителя на теплообменный узел может устанавливаться дополнительное оборудование.
Производитель оставляет за собой право на внесение технических изменений без предварительного уведомления в конфигурацию и/или комплектацию изделия, без существенного изменения назначения и условий применения изделия.
Фактический внешний вид изделия может отличаться от представленного изображения
