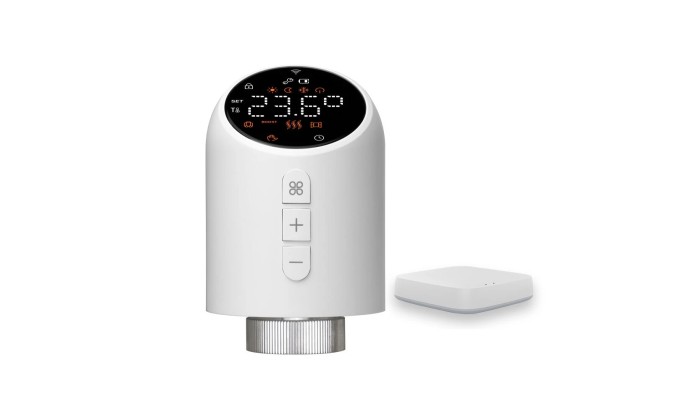

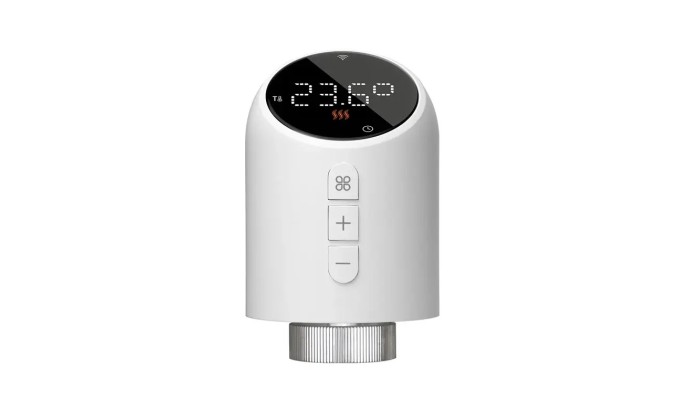

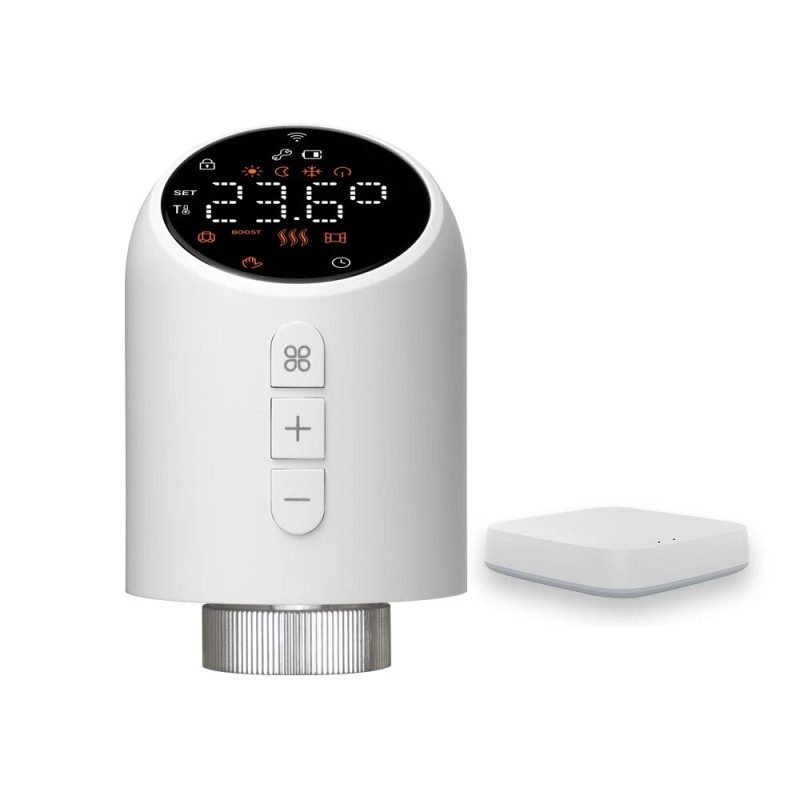

Умный автономный привод радиаторного клапана ZigBee

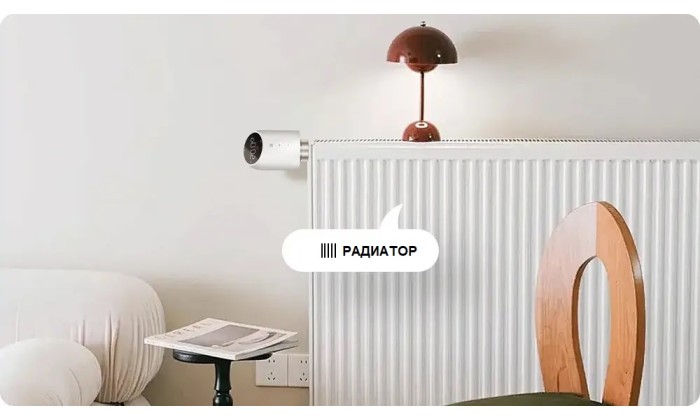

Умный термостатический привод предназначен для автоматического регулирования подачи теплоносителя через радиаторный клапан. Устройство устанавливается вместо обычной термоголовки и поддерживает заданную температуру в помещении, автоматически открывая или закрывая клапан радиатора.

Привод можно настраивать непосредственно кнопками на корпусе или дистанционно через приложение Smart Life. Для удалённого управления, сценариев автоматизации и голосовых команд требуется совместимый шлюз ZigBee.

Основные преимущества

• автоматическое поддержание комфортной температуры;

• управление со смартфона через Smart Life;

• подключение к системе умного дома по протоколу ZigBee;

• поддержка голосового управления через совместимые сервисы;

• недельное программирование: до 6 периодов в сутки для 7 дней недели;

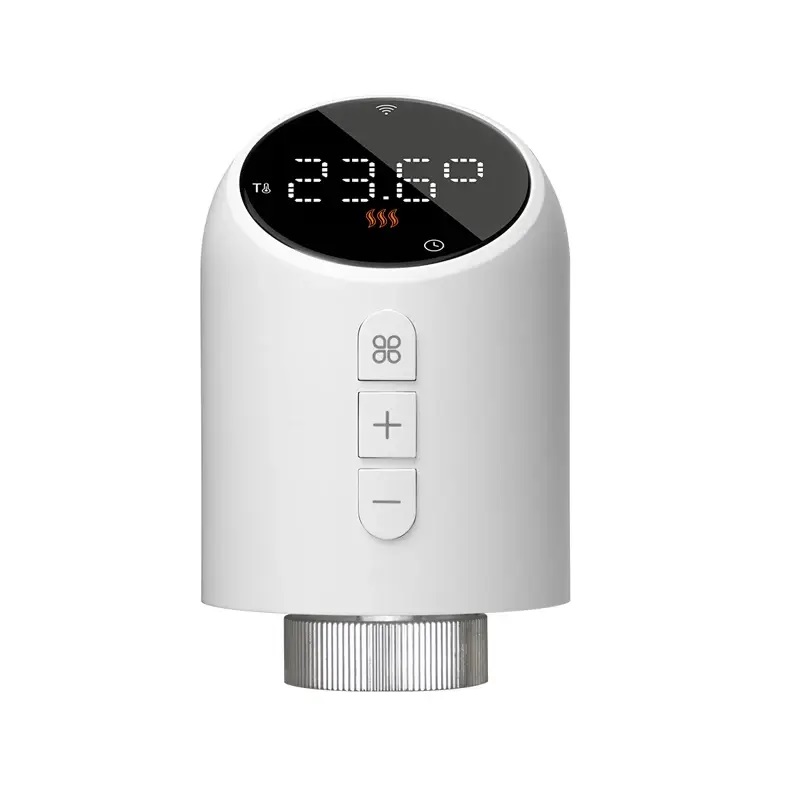

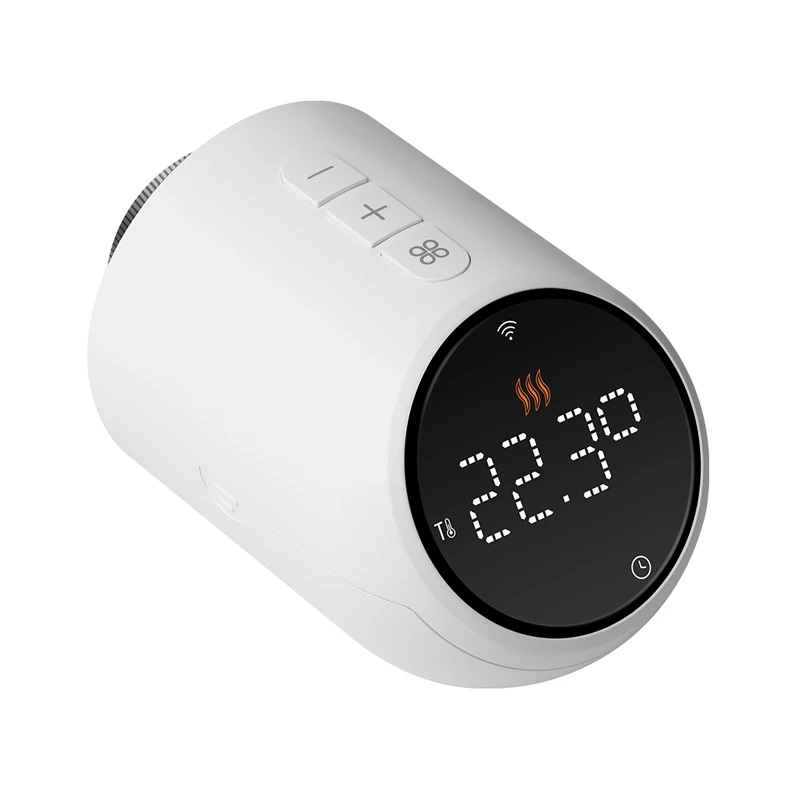

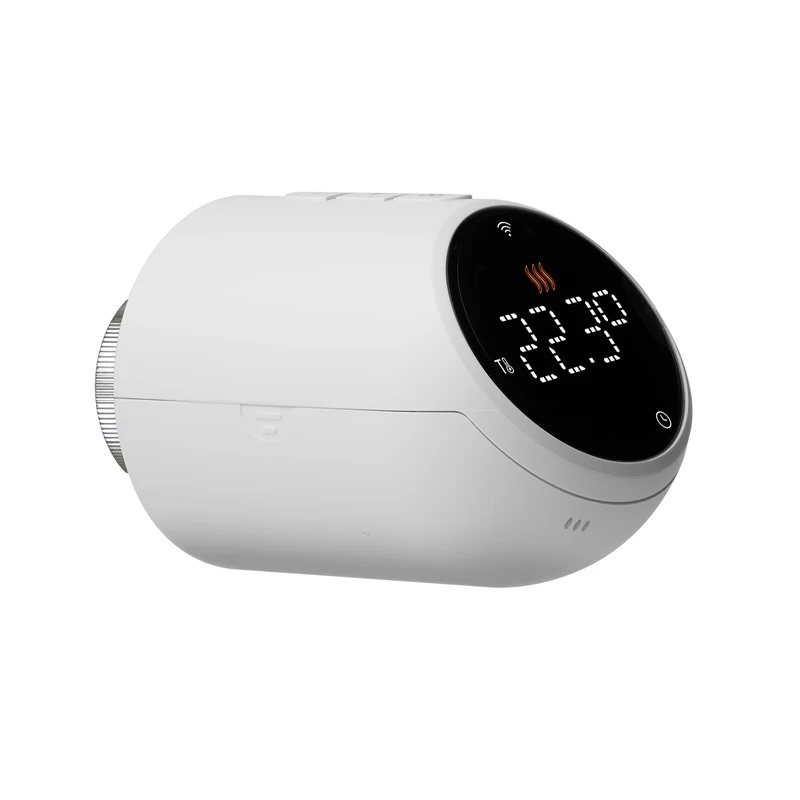

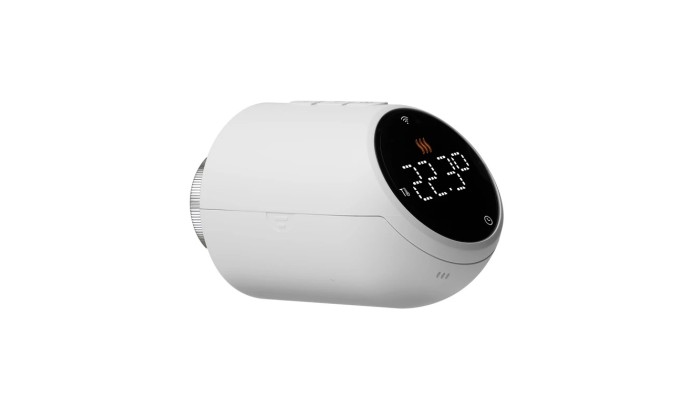

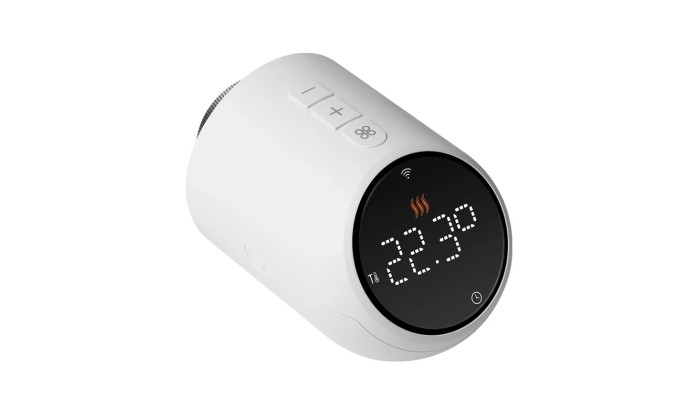

• крупный LED-дисплей с отображением температуры и состояния устройства;

• ручная настройка непосредственно на корпусе;

• режимы Comfort, ECO, антизамерзание, отпуск и Boost;

• функция обнаружения открытого окна;

• блокировка кнопок от детей;

• профилактика заклинивания клапана;

• индикация низкого заряда батарей;

• сохранение настроек при отключении питания;

• комплект адаптеров для различных типов радиаторных клапанов.

Как работает привод

Встроенный датчик измеряет температуру воздуха в помещении. Привод сравнивает фактическую температуру с установленным значением и автоматически изменяет положение штока клапана:

• при необходимости нагрева открывает клапан;

• после достижения заданной температуры уменьшает подачу теплоносителя или закрывает клапан;

• при изменении уставки автоматически корректирует положение клапана.

Шаг ручной установки температуры составляет 0,5 °C.

При нажатии кнопки SET дисплей временно показывает заданную температуру. В обычном режиме отображается текущая температура в помещении.

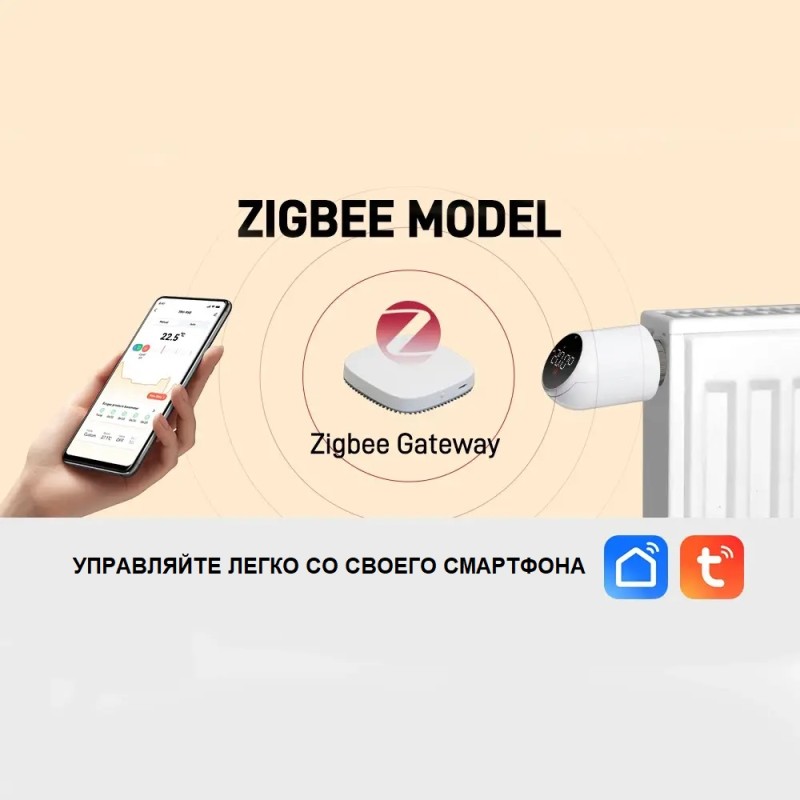

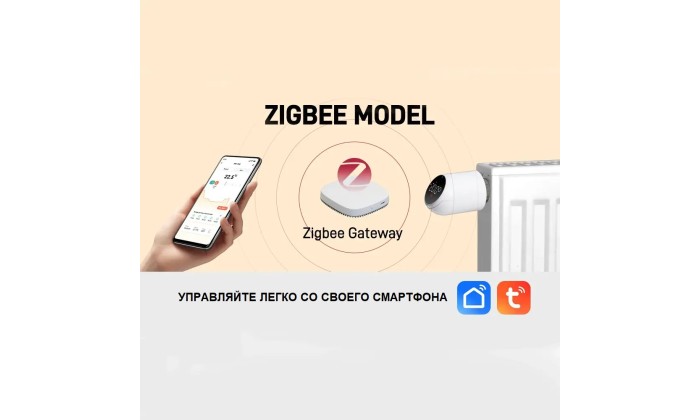

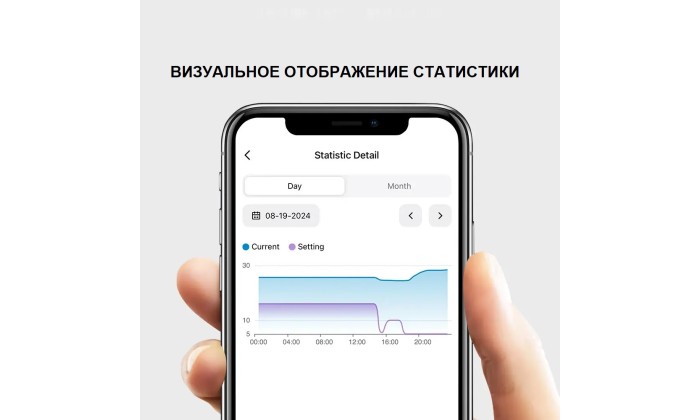

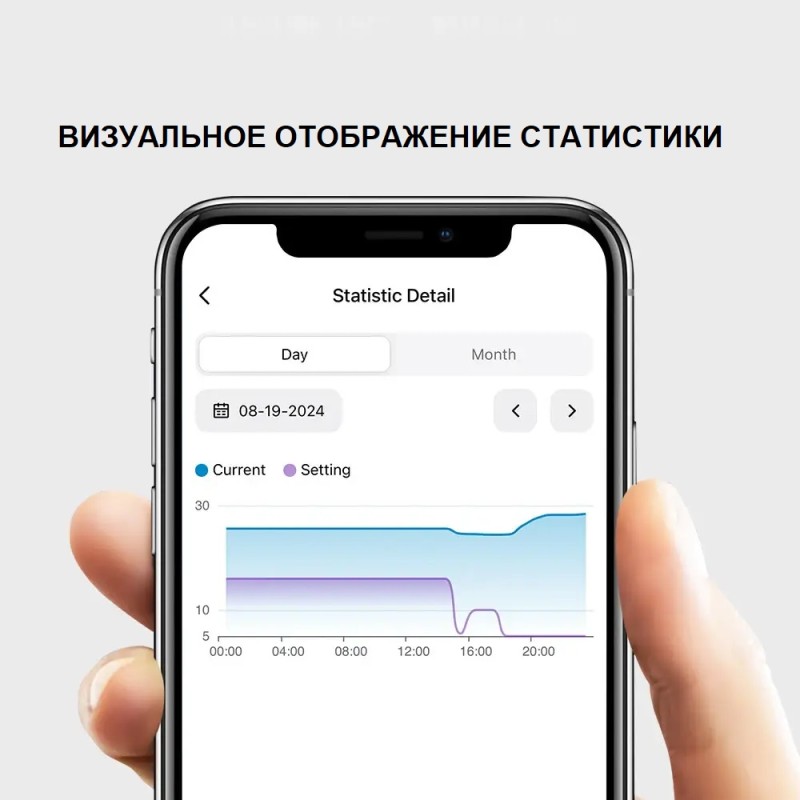

Управление через Smart Life

После подключения к ZigBee-шлюзу привод можно добавить в приложение Smart Life. Через смартфон доступны:

• изменение заданной температуры;

• переключение рабочих режимов;

• недельное расписание;

• управление из любой точки при наличии доступа в интернет;

• создание автоматических сценариев;

• объединение с другими датчиками и устройствами умного дома;

• голосовое управление через совместимые экосистемы.

Обратите внимание: привод ZigBee не подключается к домашнему Wi‑Fi напрямую. Для дистанционного управления необходим совместимый шлюз ZigBee, добавленный в Smart Life.

Недельное программирование

Устройство поддерживает до шести температурных периодов в сутки для каждого из семи дней недели. Это позволяет автоматически снижать температуру ночью или во время отсутствия людей и повышать её к нужному времени.

Можно настроить отдельное расписание для рабочих и выходных дней либо использовать индивидуальную программу для каждого дня недели.

Рабочие режимы

Comfort — комфортный режим

Автоматическое поддержание комфортной температуры. Стандартное значение — 20 °C.

ECO — экономичный режим

Поддержание пониженной температуры для сокращения расхода энергии. Стандартное значение — 15 °C.

Anti-frost — защита от замерзания

Поддерживает температуру около 5 °C и помогает предотвратить замерзание системы отопления при длительном отсутствии людей.

При снижении температуры ниже 5 °C клапан автоматически открывается, а после повышения примерно до 7 °C снова закрывается.

Manual — ручной режим

Позволяет установить требуемую температуру непосредственно кнопками на корпусе. Ручная установка сохраняется до следующего изменения режима или команды расписания.

Vacation — режим отпуска

Используется при длительном отсутствии. Пользователь задаёт температуру и дату окончания периода. После завершения режима привод автоматически возвращается к предыдущим настройкам.

Boost — ускоренный нагрев

Привод полностью открывает клапан для быстрого прогрева помещения. Продолжительность режима можно установить в диапазоне от 5 до 120 минут. После завершения таймера устройство возвращается к предыдущему режиму.

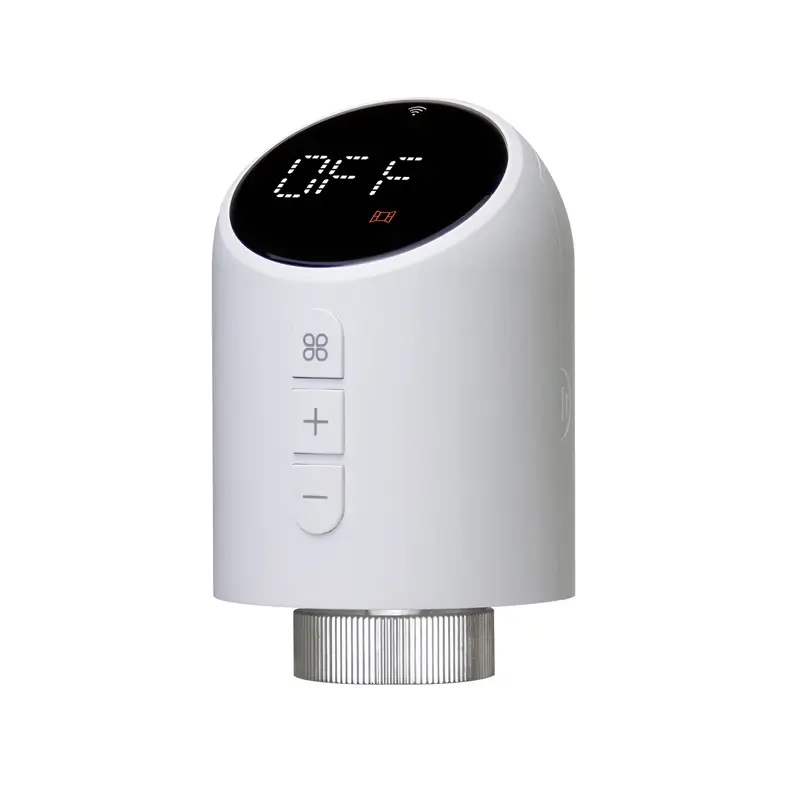

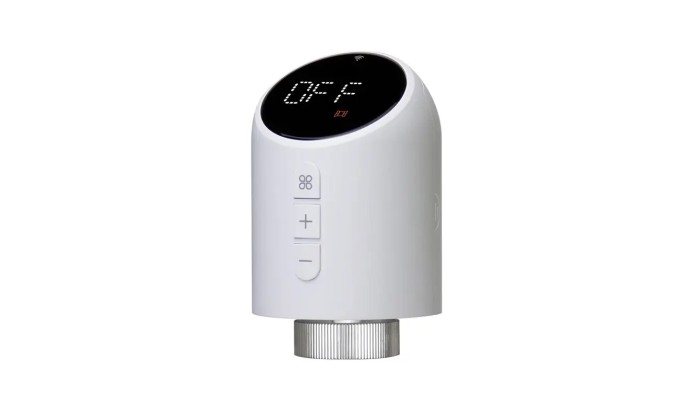

OFF

Клапан закрывается, но защита от замерзания остаётся активной.

Обнаружение открытого окна

Если температура в помещении быстро снижается более чем на 5 °C в течение пяти минут, устройство воспринимает это как проветривание и временно закрывает клапан.

Режим прекращается:

• автоматически через 30 минут;

• при быстром повышении температуры;

• вручную пользователем.

Функция помогает не расходовать тепло во время проветривания.

Дополнительные функции

Блокировка от детей

Кнопки на корпусе можно заблокировать, чтобы исключить случайное изменение температуры или режима работы.

Профилактика заклинивания

Один раз в неделю привод автоматически выполняет цикл открытия и закрытия клапана. Это помогает снизить вероятность заклинивания механизма после длительного простоя.

Память настроек

При замене батарей устройство сохраняет текущие и предыдущие параметры, а после восстановления питания продолжает работу с сохранёнными настройками.

Индикация заряда

При снижении уровня заряда ниже 20% на дисплее появляется предупреждение. Батарейки рекомендуется заменить как можно быстрее.

Совместимость с клапанами

Стандартное подключение привода — резьба M30×1,5 мм.

В комплект входят адаптеры для клапанов:

• Danfoss RA;

• Danfoss RAV;

• Danfoss RAVL;

• Caleffi;

• Giacomini;

• M28.

Перед покупкой рекомендуется проверить тип клапана, резьбу и возможность механического перемещения штока.

Технические характеристики

Фактическая дальность связи в здании зависит от толщины стен, перекрытий, помех и расположения ZigBee-шлюза.

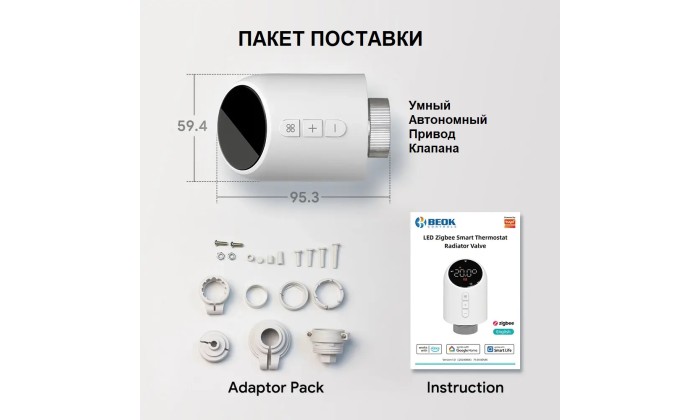

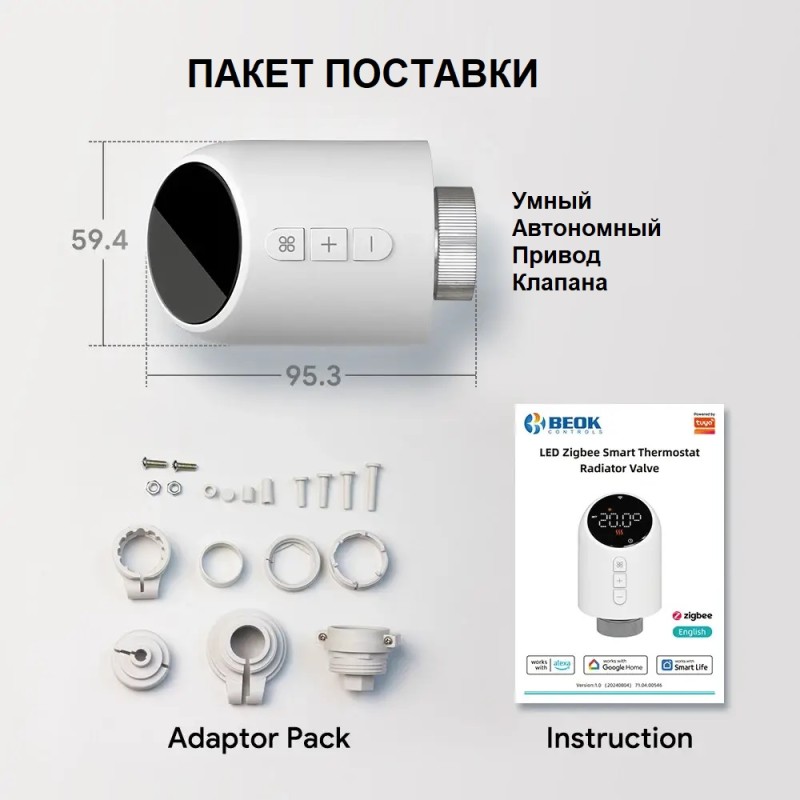

Комплектация

• умный привод радиаторного клапана;

• комплект адаптеров;

• инструкция по эксплуатации.

Батарейки и ZigBee-шлюз следует проверять по комплектации конкретного предложения.

Установка

1. Снимите крышку батарейного отсека.

2. Установите три щелочные батарейки AA, соблюдая полярность.

3. Установите привод на клапан M30×1,5 либо используйте подходящий адаптер.

4. Убедитесь, что привод расположен строго на клапане.

5. Нажмите и удерживайте кнопку режима около пяти секунд.

6. Дождитесь завершения автоматической адаптации привода к ходу штока клапана.

7. Добавьте ZigBee-шлюз и привод в приложение Smart Life.

Привод необходимо устанавливать на исправный клапан. Шток клапана должен перемещаться свободно, без заклинивания.

Важно

• Устройство предназначено только для использования внутри помещений.

• Класс защиты IP20 не допускает попадания воды и установку во влажных помещениях.

• Для дистанционного управления необходим ZigBee-шлюз.

• Беспроводная связь может ухудшаться из-за стен, металлических конструкций и удалённости от шлюза.

• Если после установки появляется ошибка F5, необходимо проверить правильность крепления и повторить адаптацию привода.
